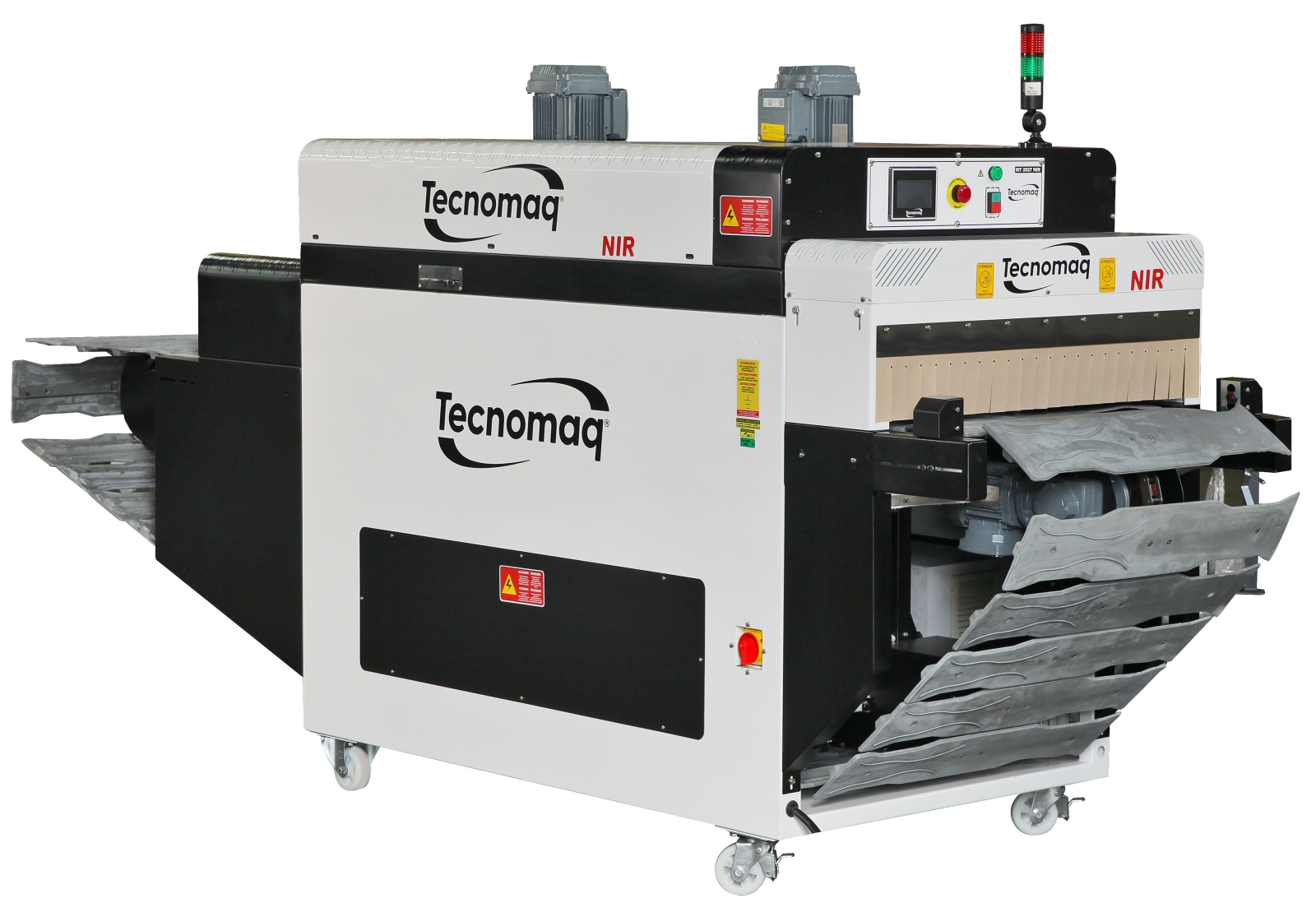

O Secador e Reativador com lâmpadas NIR foi desenvolvido com tecnologia de ponta para o processo de secagem e reativação de adesivos na indústria calçadista. Este equipamento conta com um sistema híbrido, projetado para atender de forma eficiente às diversas demandas de materiais e adesivos utilizados no setor, garantindo resultados consistentes e de alta qualidade.



Características do Equipamento:

  • Sistema de reativação 100% com lâmpadas NIR, proporcionando alta eficiência.
  • Sistema de secagem híbrido, combinando diferentes tecnologias para resultados otimizados.
  • Túnel de secagem independente para sola e cabedal, garantindo controle preciso para cada parte do calçado.
  • Controle de temperatura de secagem independente para sola e cabedal, assegurando um processo uniforme e de alta qualidade.
  • Ventilação independente para sola e cabedal, garantindo fluxo de ar adequado e uniforme.
  • Aquecimento e circulação direcionados, assegurando consistência e eficiência durante todo o processo.
  • Sistema de fechamento inferior da esteira, garantindo maior segurança e eficiência no transporte.
  • Reativação independente para sola e cabedal, permitindo ajustes personalizados para diferentes tipos de calçado.
  • Acesso facilitado para manutenção, otimizando o tempo de serviço e a praticidade.

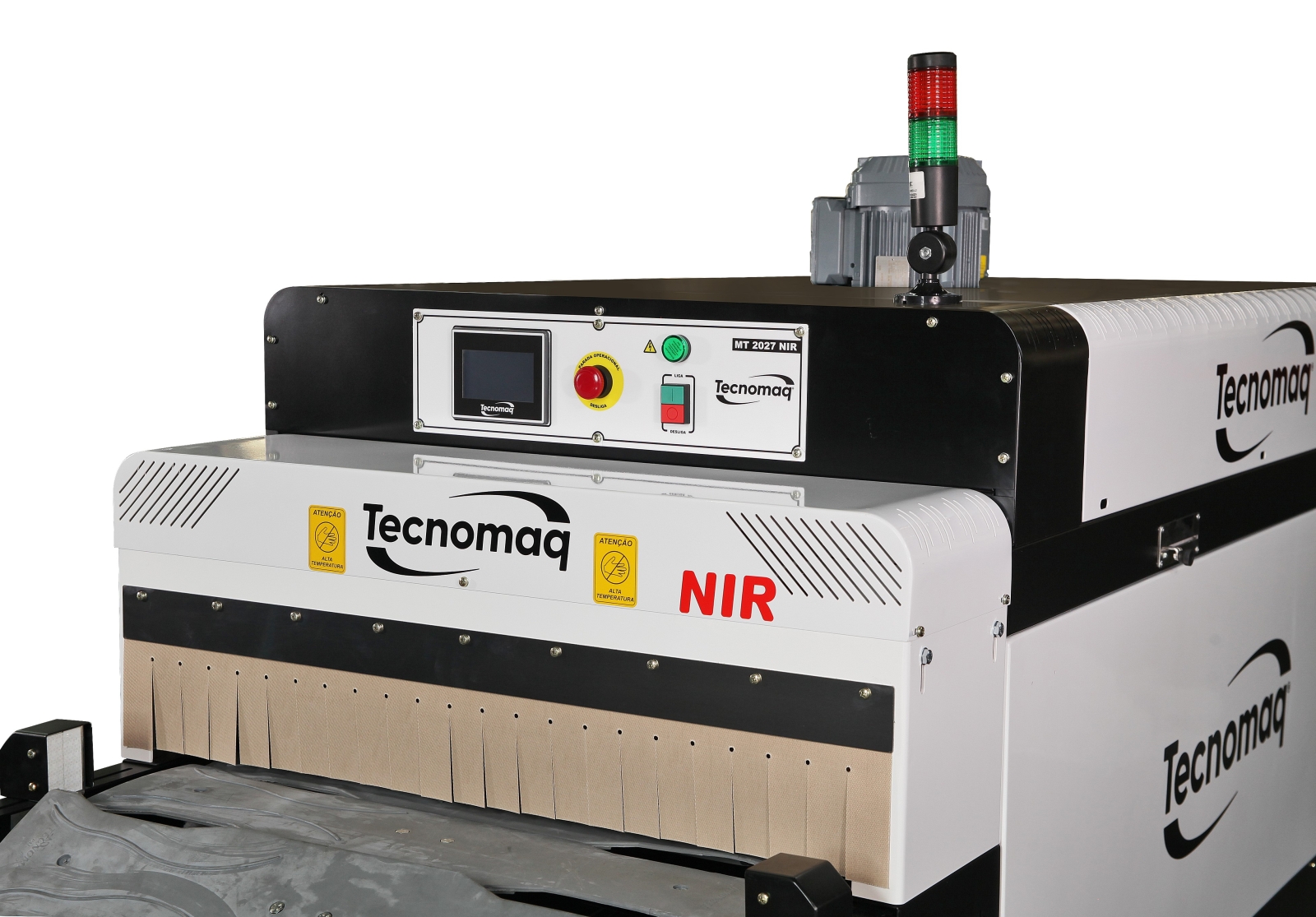

  • Controle avançado via CLP, com parâmetros de programação personalizáveis para total controle do processo.



• Ajuste de temperatura independente para:

- Temperatura do túnel esquerdo (programada e atual)

- Temperatura do túnel direito (programada e atual)

- Temperatura de reativação da sola (programada e atual)

- Temperatura de reativação do cabedal (programada e atual)

- Tempo decorrido

- Tempo Esteira



• Ajuste para reativação da sola:

- Potencia de aquecimento em %

- Temperatura desejada

- Offset temperatura

- Ciclo de aquecimento



• Ajuste para reativação do cabedal lateral:

- Potencia de aquecimento em %

- Temperatura desejada

- Offset temperatura

- Ciclo de aquecimento



• Ajuste para reativação do cabedal bico:

- Potencia de aquecimento em %

- Temperatura desejada

- Offset temperatura

- Ciclo de aquecimento



• Ajuste para reativação do cabedal traseiro:

- Potencia de aquecimento em %

- Temperatura desejada

- Offset temperatura

- Ciclo de aquecimento



• Ajuste para resistência do túnel:

- Temperatura desejada esquerda

- Temperatura desejada direita



• Ajuste Lâmpadas túnel de aquecimento L1/L2/L3/L4/L5:

- Potência sola em %

- Potência cabedal em %

- Ciclo aquecimento da sola em seg.

- Ciclo aquecimento da cabedal em seg.



• Tempos movimentação da esteira:

-Tempo em reativação

- Tempo de retorno da forma

- Ajuste fino de posição do cabedal e sola na reativação

- Ajuste fino de retorno do cabedal e sola na reativação

- Tempo máximo de reativação



• Horímetro

• Totalizador de peças



Diferenciais:

  • Monitoramento e controle preciso da temperatura, com sensor que mede a temperatura real de reativação para maior precisão no processo.
  • Sensor de entrada inteligente, que ativa as lâmpadas somente quando há calçados, garantindo eficiência energética.
  • Sistema de secagem e reativação que só libera os calçados quando a temperatura programada é atingida, assegurando a qualidade do processo.
  • Sistema de circulação de ar centralizado, proporcionando maior eficiência e reduzindo o consumo de energia.
  • Controle independente de vazão e troca de ar para a sola e o cabedal, otimizado para cada parte do calçado.
  • Sistema de reaproveitamento da temperatura de reativação para o processo de secagem, promovendo economia de energia.
  • Sistema de monitoramento de falhas, assegurando operação contínua e minimizando interrupções.
  • Regulagem da altura da câmara de reativação, oferecendo flexibilidade para diferentes tamanhos de calçados.
  • Sistema de posicionamento automático do cabedal e cintas transportadoras automoldáveis, adaptando-se a qualquer modelo de calçado.
    • Total conformidade com a NR12, com laudo inclusivo, garantindo total segurança e conformidade com as normas regulamentadoras.



Opcionais:

  • Tensão da Máquina: 220 V ou 380 V – Trifásica
  • Frequência da Máquina: 50 Hz ou 60 Hz
Solicitar orçamento
Tabela Técnica
Comprimento 3.590 mm
Largura 995 mm
Altura 1.715 mm
Peso 835 kg
Potencia Instalada 20.685 Watts
Temperatura de reativação 0°c à 200 °c
Temperatura de Secagem 0°c à 90 °c
Potência de Ventilação 1500 Watts
Quantidades de posições de operação Calçados em espera – 7 pés / Calçados em secagem – 10 pés / Calçados em reativação – 1 pé
Área útil do Túnel de reativação do cabedal 400 mm – Largura / 215 mm - Comprimento / 40 à 70 mm – Altura
Área útil do Túnel de reativação da sola 400 mm – Largura / 215 mm - Comprimento / 70 à 100 mm – Altura
